Het schiet al lekker op bij de waterzuiveringsinstallatie
We zijn een jaar bezig om de bestaande Bio2000-waterzuivering achter Kooks- en Gasfabriek 2 om te bouwen naar een moderne CombiBio-installatie. Collega Ron Janssen over waar we nu staan.
Dankzij de DeNOx-installatie verwachte we de NOx-uitstoot van de Pelletfabriek met 80% te zullen verminderen. Tijdens dat proces ontstaat nitraatrijk water - en dat moet worden gezuiverd. Daarom verbouwen we onze Bio2000 waterzuiveringsinstallatie tot een nieuwe state of the art waterzuivering die (onder andere) werkt met behulp van bacteriën. Het hart van de nieuwe installatie wordt aangepast - en dat allemaal terwijl het systeem gewoon doordraait. Kijk je mee?

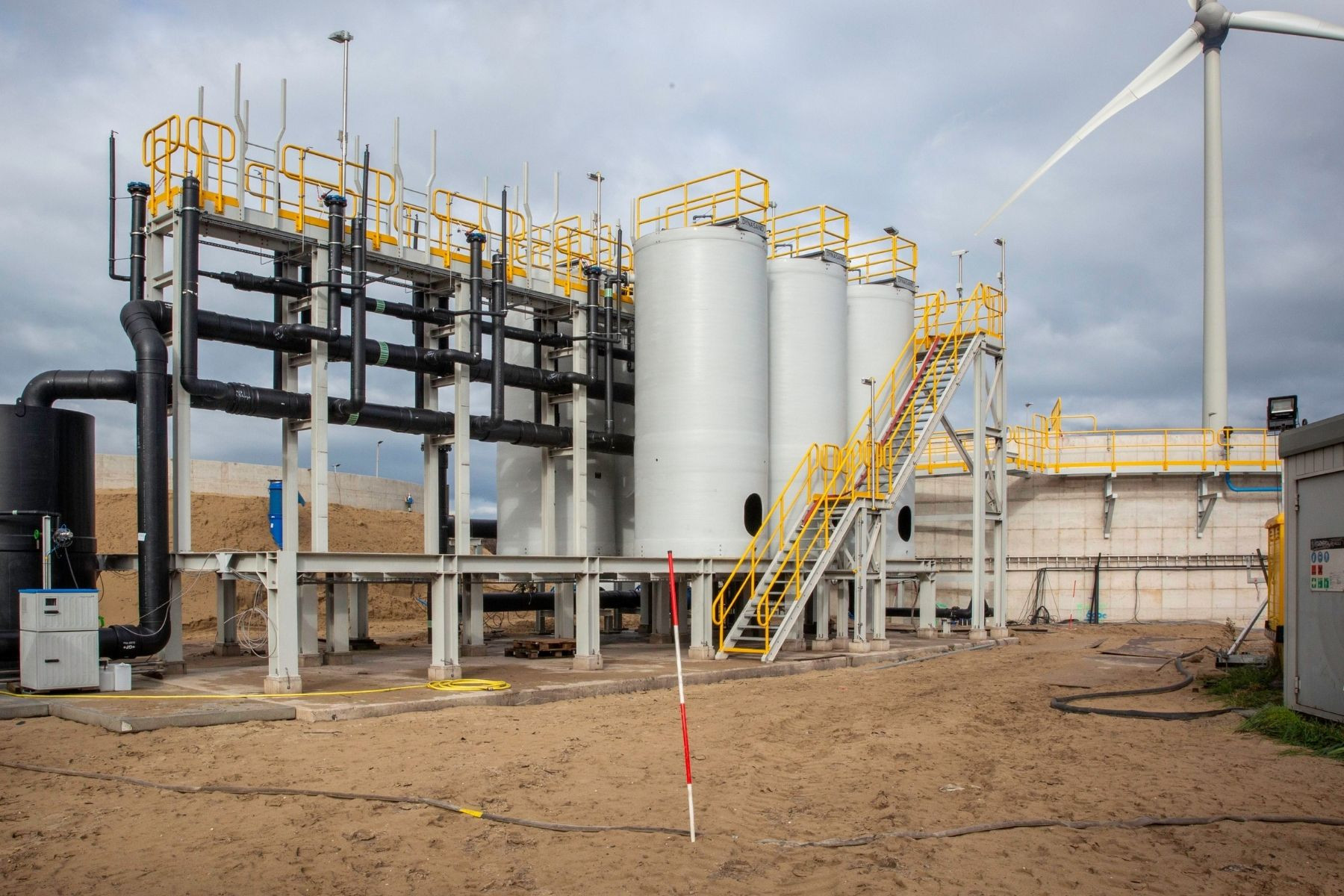

‘De zandfilters vormen het hart van het project en zijn de laatste stap in het zuiveringsproces. Er worden nu zes nieuwe filters geplaatst, zodat het proces doorgaat terwijl de biologische zuivering wordt aangepast. Later worden de zes oude filters opgeknapt en erbij aangesloten, waardoor er twaalf filters zijn en altijd minimaal één filter in onderhoud kan zonder dat het proces stilvalt.’

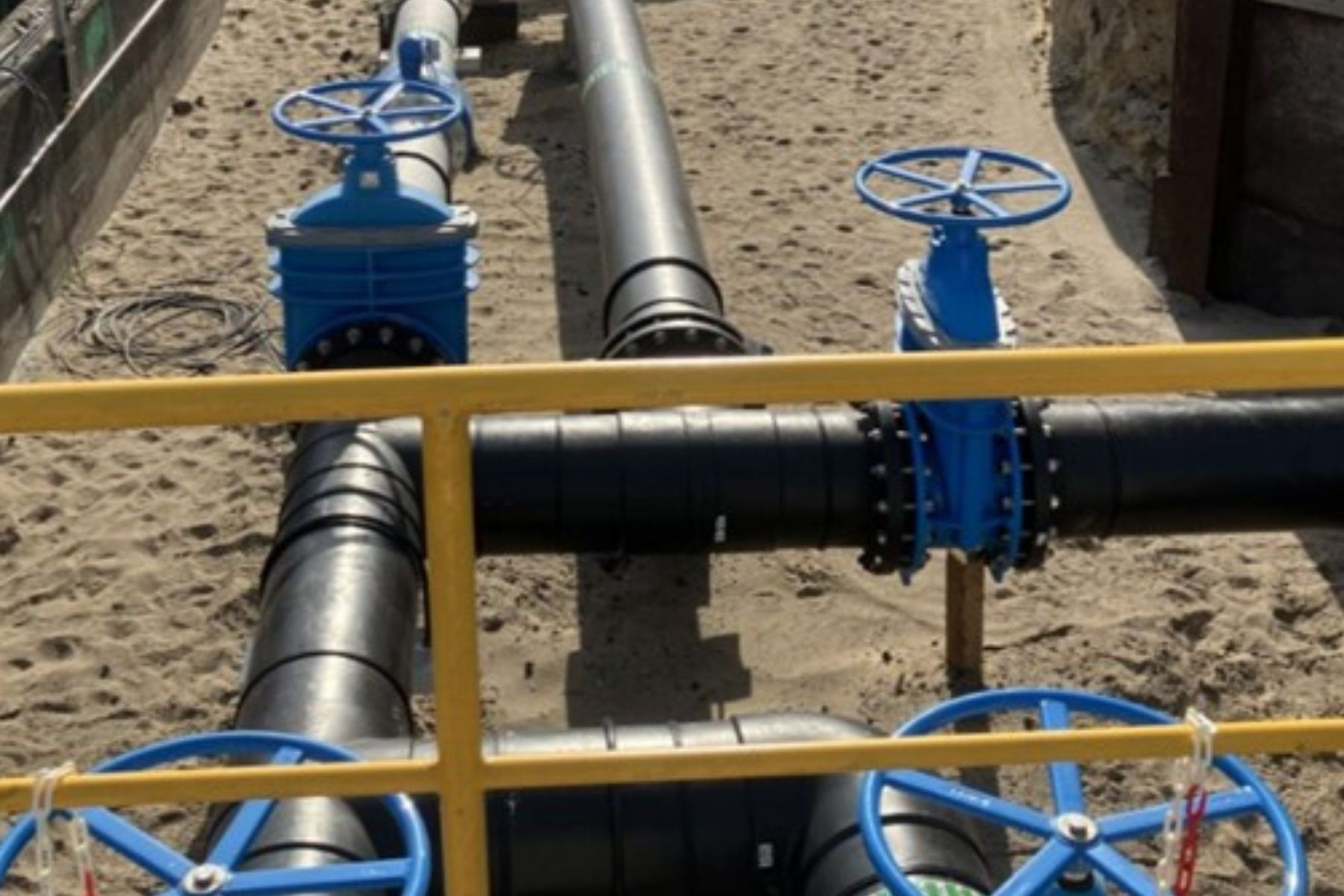

‘Deze tank is de biologische stikstofverwijdering, de nieuwe hoofdreactor van onze waterzuivering. Aan de voorkant zie je de blauwe leidingen die al het afvalwater van de hele site aanvoeren via ondergrondse leidingen van wel 2,5 kilometer lang. Later worden hier nog regelafsluiters en meetinstrumenten op geplaatst om de doorstroming te meten en te regelen.’
‘De BSV bestaat uit een binnen- en een buitentank. In beide tanks bevinden zich verschillende mixers en pompen die het water en de benodigde chemicaliën mengen. Zo kunnen de bacteriën de stikstofverbindingen in het water afbreken. Om onderhoud aan de mixers en pompen mogelijk te maken, is rondom en over de tank een bordes aangebracht.’
‘Dit is nabezinktank 3. Hier wordt het gezuiverde water gescheiden van het slib, dat deels teruggaat het proces in en deels naar de slibindikker wordt afgevoerd. Op de achtergrond staan de calamiteitentanks; de linker fungeert binnen dit project als extra buffertank (900 m³) om hevige neerslag op te vangen en het zuiveringsproces stabiel te houden.’

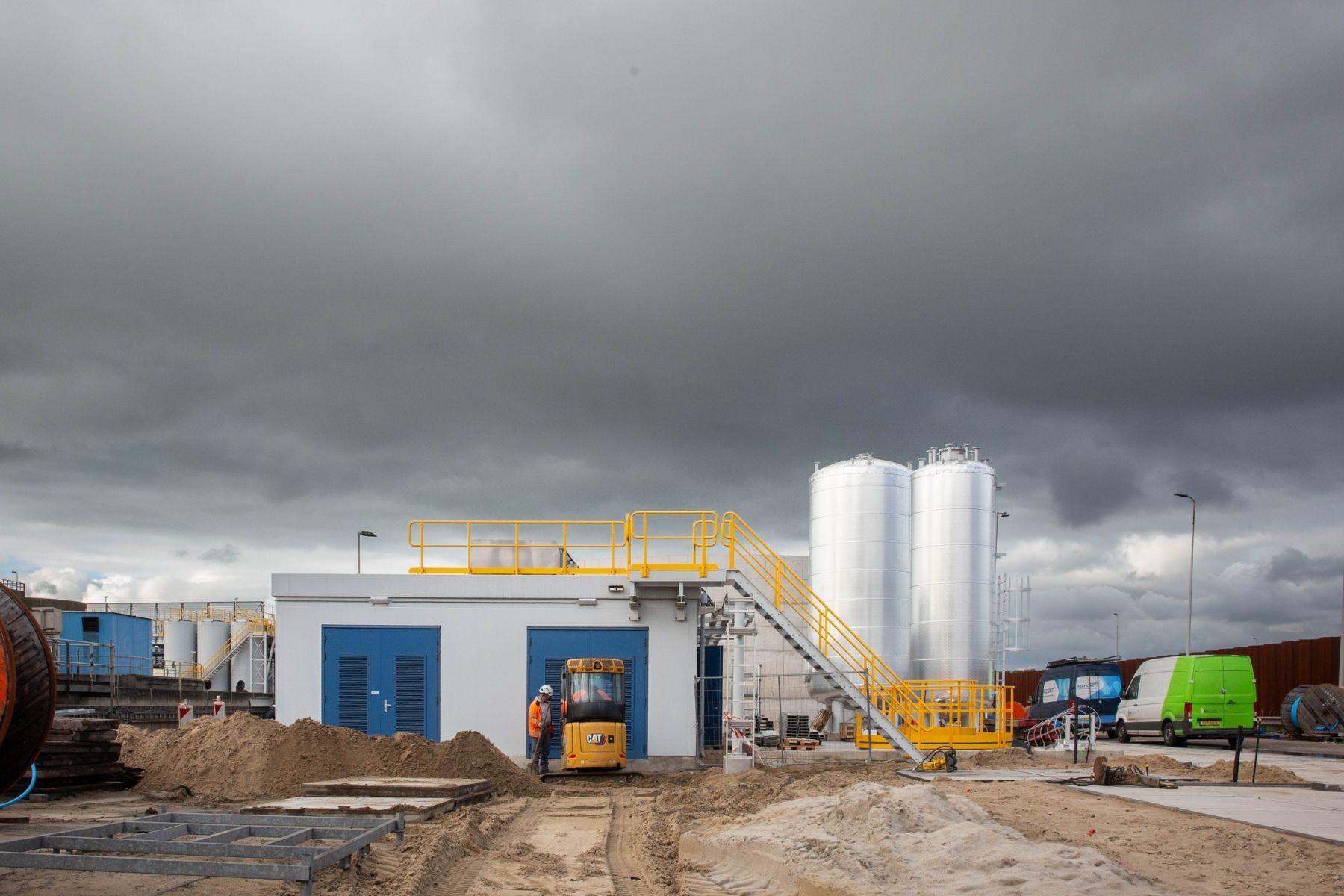

‘Links staat het elektriciteitsgebouw. Hier wordt stroom omgezet en verdeeld om pompen en andere installaties te laten werken. Achter het gebouw staan de kasten waarmee alle apparatuur wordt bestuurd en in de gaten gehouden.’

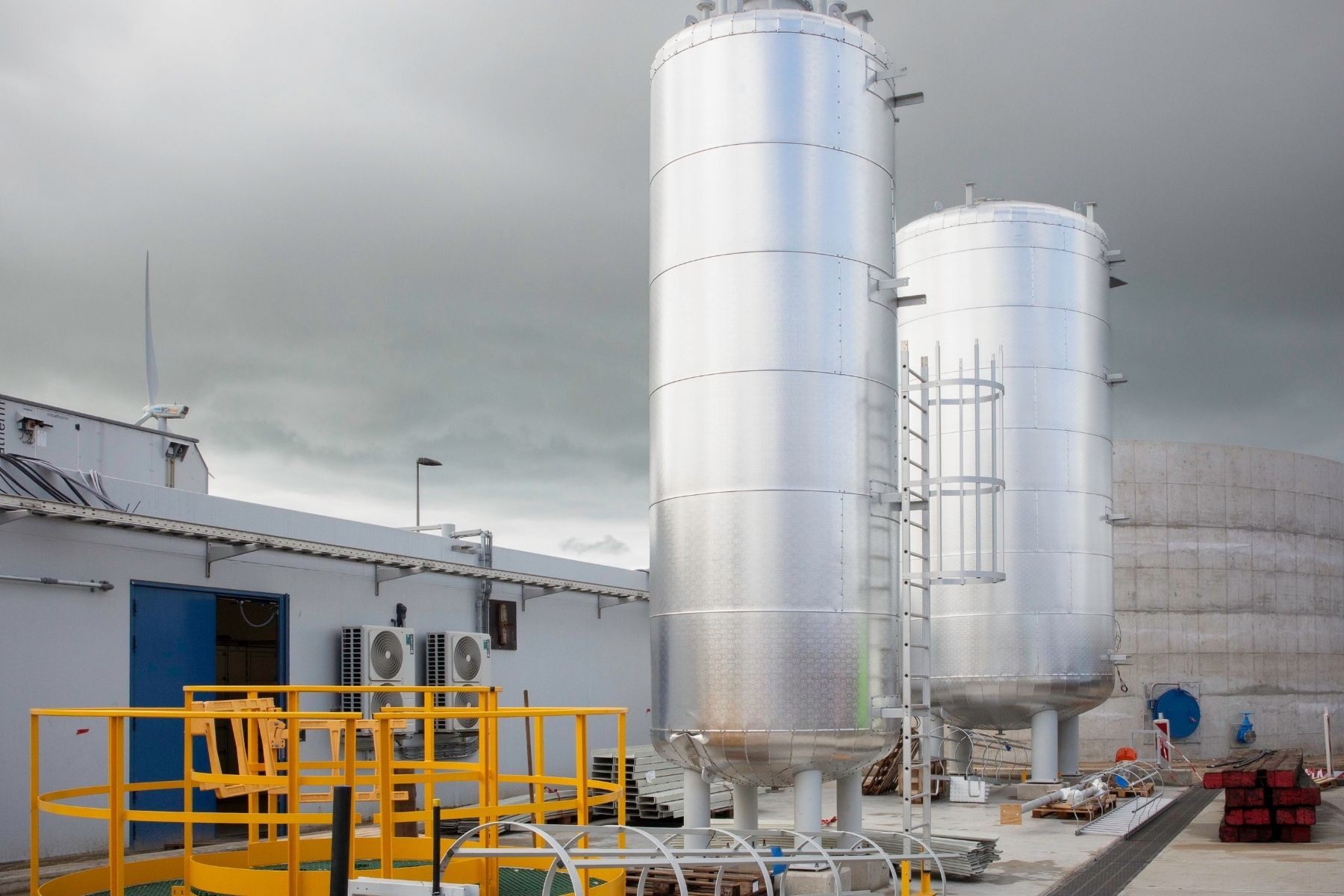

‘Rechts staan twee zilverkleurige tanks met natronloog en glycerine. Natronloog houdt de zuurgraad van het water in balans, en glycerine voedt de bacteriën die het water zuiveren. Er komt nog een tank bij met ijzerchloride, en onder de grond ligt al een grote methanoltank – extra voeding voor de bacteriën. Al deze stoffen helpen om het zuiveringsproces stabiel en effectief te houden.’

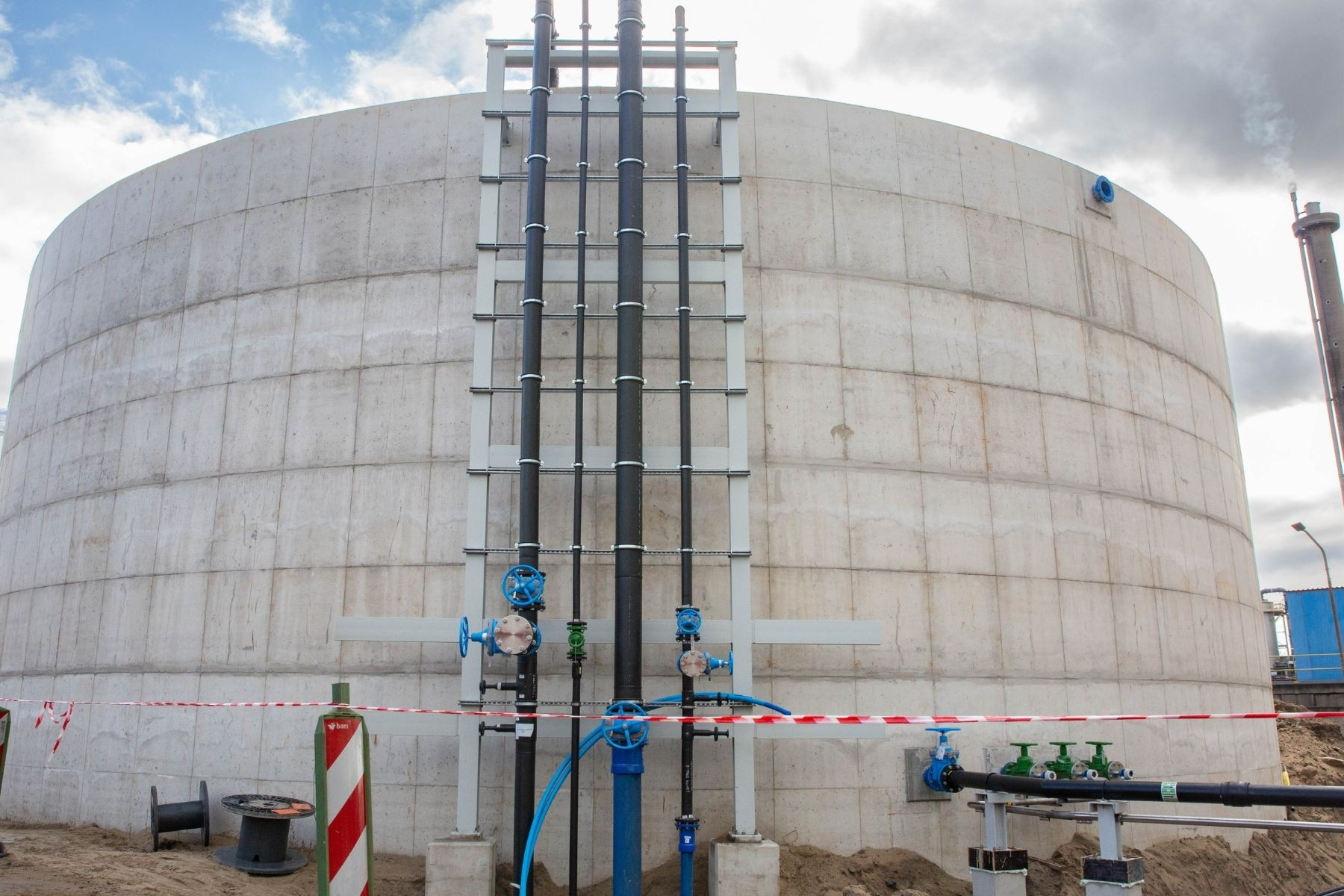

‘Dit is de PeFa-buffertank. Hier wordt water uit de Pelletfabriek tijdelijk opgeslagen voordat het verder wordt gezuiverd. Dat water is erg zout en kan niet direct naar de hoofdzuivering, dus het wordt langzaam doorgepompt om het proces stabiel te houden. In deze tank komen ook andere waterstromen samen. Voor dit project worden kilometers aan leidingen, pompen en kabels aangelegd om alles goed te laten werken.’

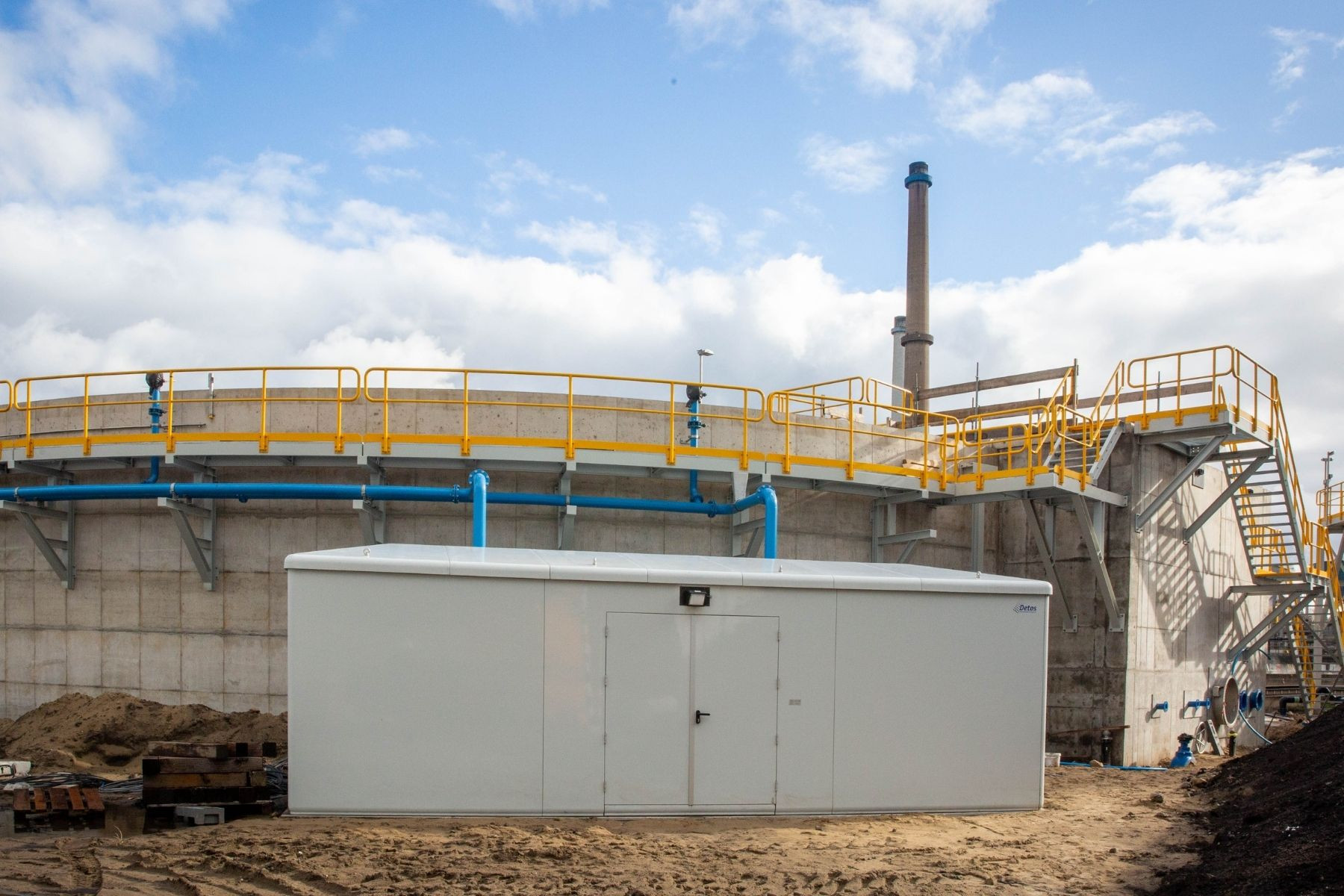

‘In deze geluidwerende kast staan drie grote luchtcompressoren. Ze zorgen ervoor dat de BSV van genoeg lucht wordt voorzien. Via de twee blauwe leidingen gaat de lucht de BSV in, en via acht speciale platen met kleine gaatjes komt de zuurstof in het water terecht. Die zuurstof is heel belangrijk, want de bacteriën hebben het nodig om het water goed te zuiveren.’
‘Deze foto is genomen bovenop de rioolput. Hier hangen twee dompelpompen van bijna 1.000 kilo. Ze pompen het gezuiverde afvalwater naar het officiële lozingspunt, een kilometer verderop. In deze leidingen zitten speciale apparaten die continu meten hoeveel water er stroomt en hoe schoon het is. De gegevens worden automatisch geregistreerd en gecontroleerd door Rijkswaterstaat.’

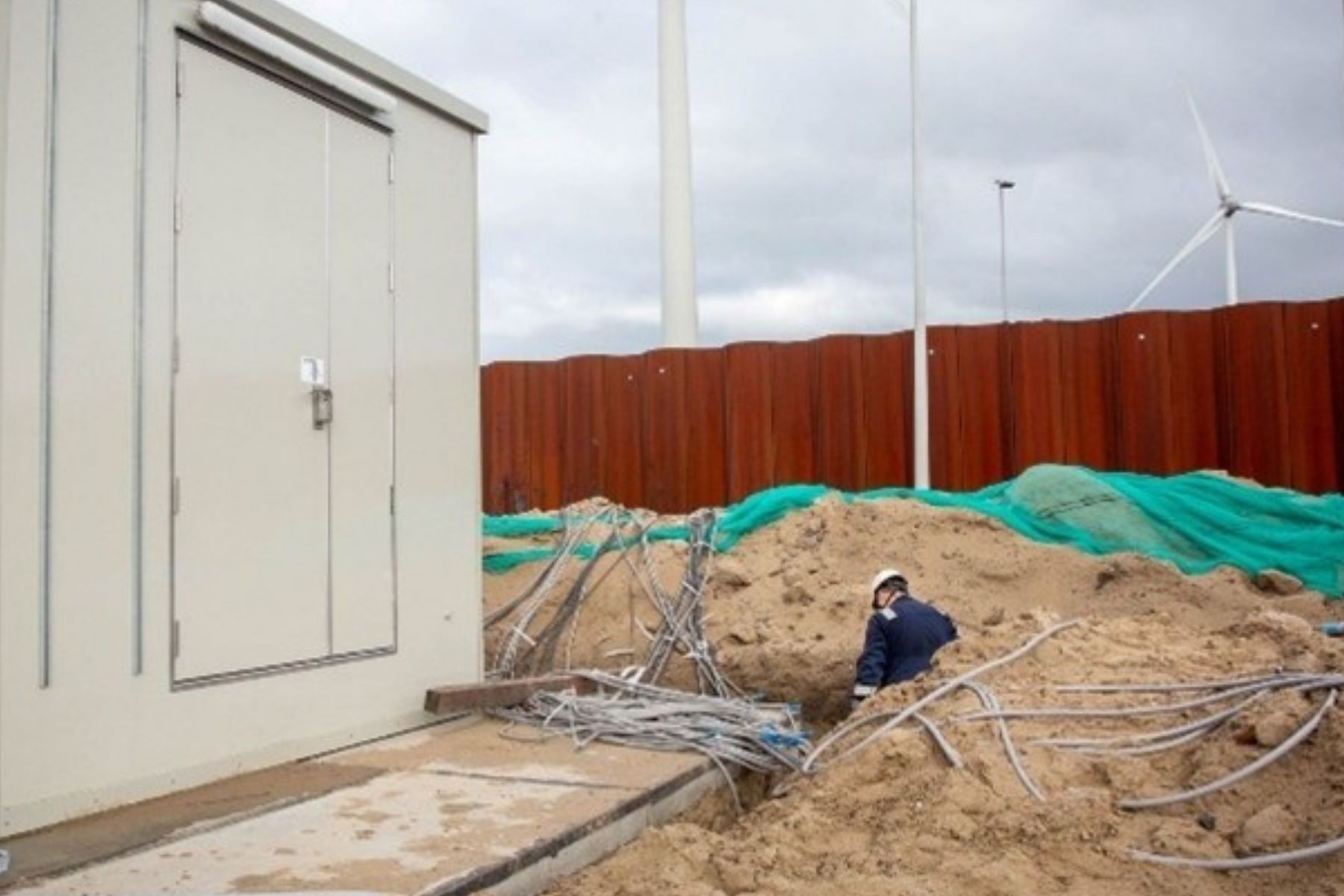

‘Dit is een van de drie kastjes waarin alle apparaten en meetinstrumenten samenkomen. Vanuit deze kastjes wordt alles aangestuurd en gecontroleerd, zodat het waterzuiveringsproces soepel verloopt.’

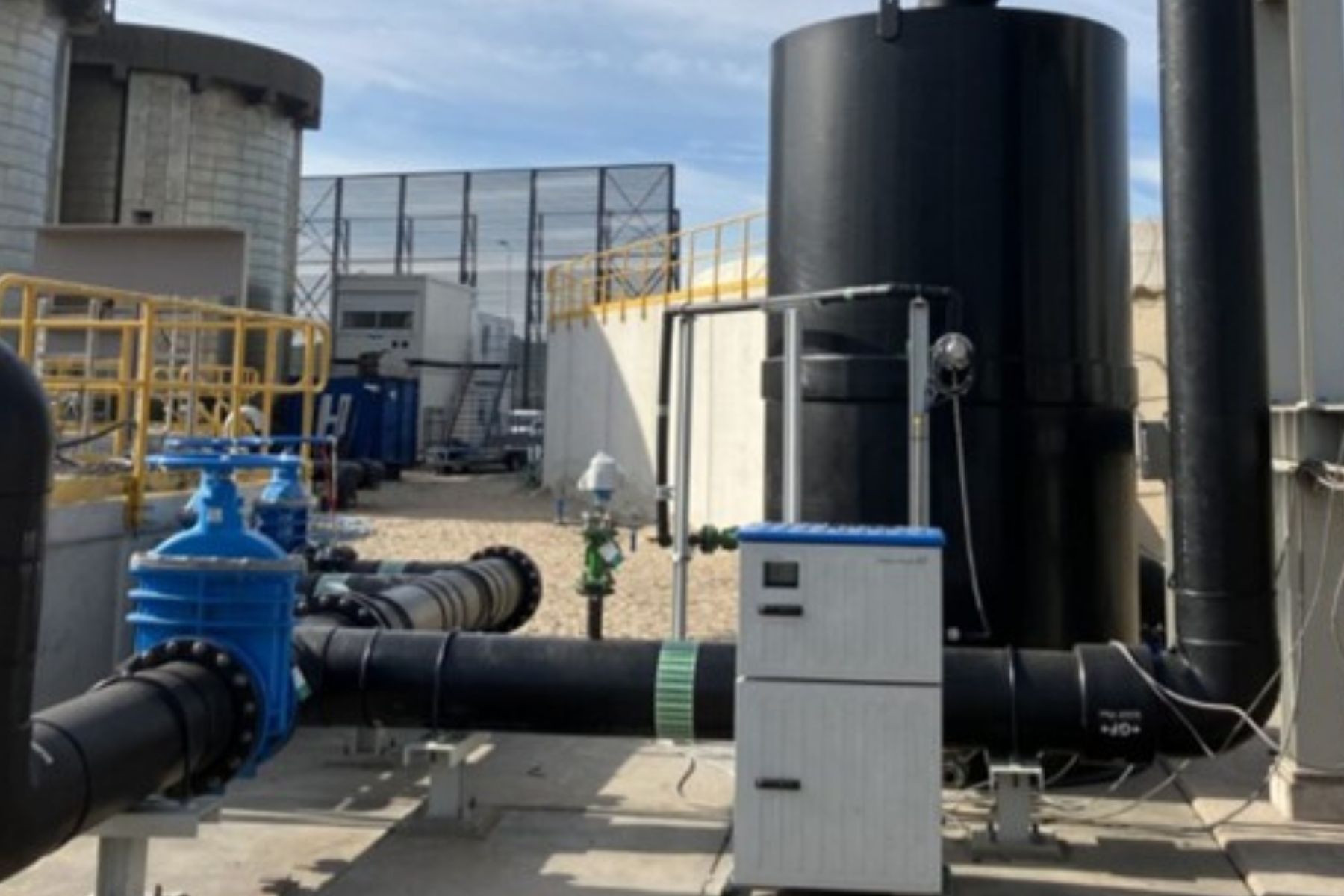

‘Links zie je de effluentput. Vanuit deze put stroomt het water van de nabezinktanks door de zandfilters. Voorop staat een analysekast die continu kleine watermonsters neemt. Elke dag worden deze monsters naar ons laboratorium gestuurd om de waterkwaliteit te controleren.’

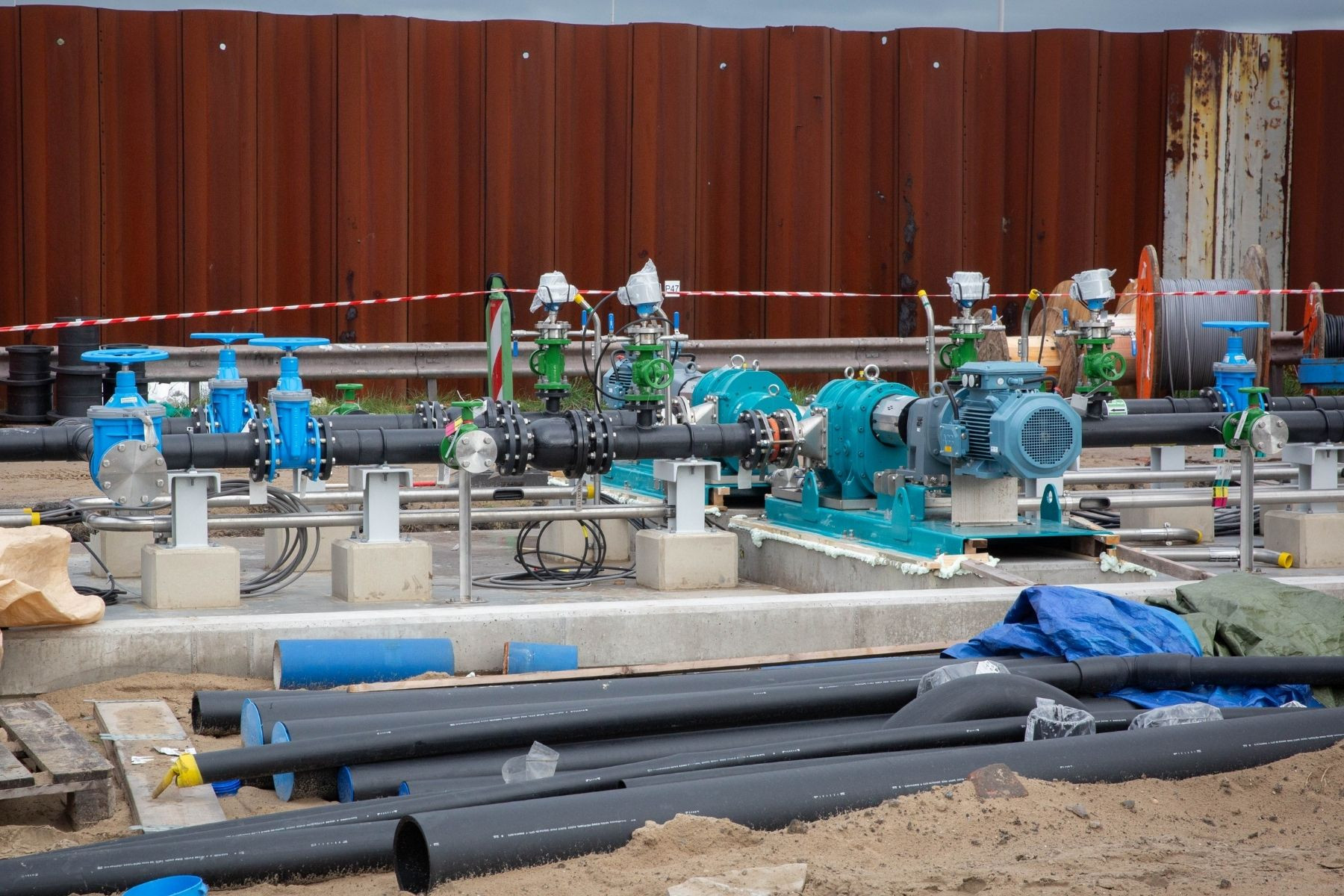

‘Dit zijn de pompen die het water uit de PeFa-buffertank langzaam en gecontroleerd naar de BSV brengen, zodat het zuiveringsproces goed verloopt.’
‘Bij de bestaande slibindikker komt nu alleen het slib van nabezinktank 1 binnen. Later wordt via de nieuwe leidingen ook het slib van tank 2 en 3 hierheen geleid. In de slibindikker wordt het slib verder ontwaterd en met een slibcentrifuge ingedikt tot een stevige massa, een zogenaamde “koek”. Het water gaat terug het zuiveringsproces in, terwijl de koek extern wordt afgevoerd.’

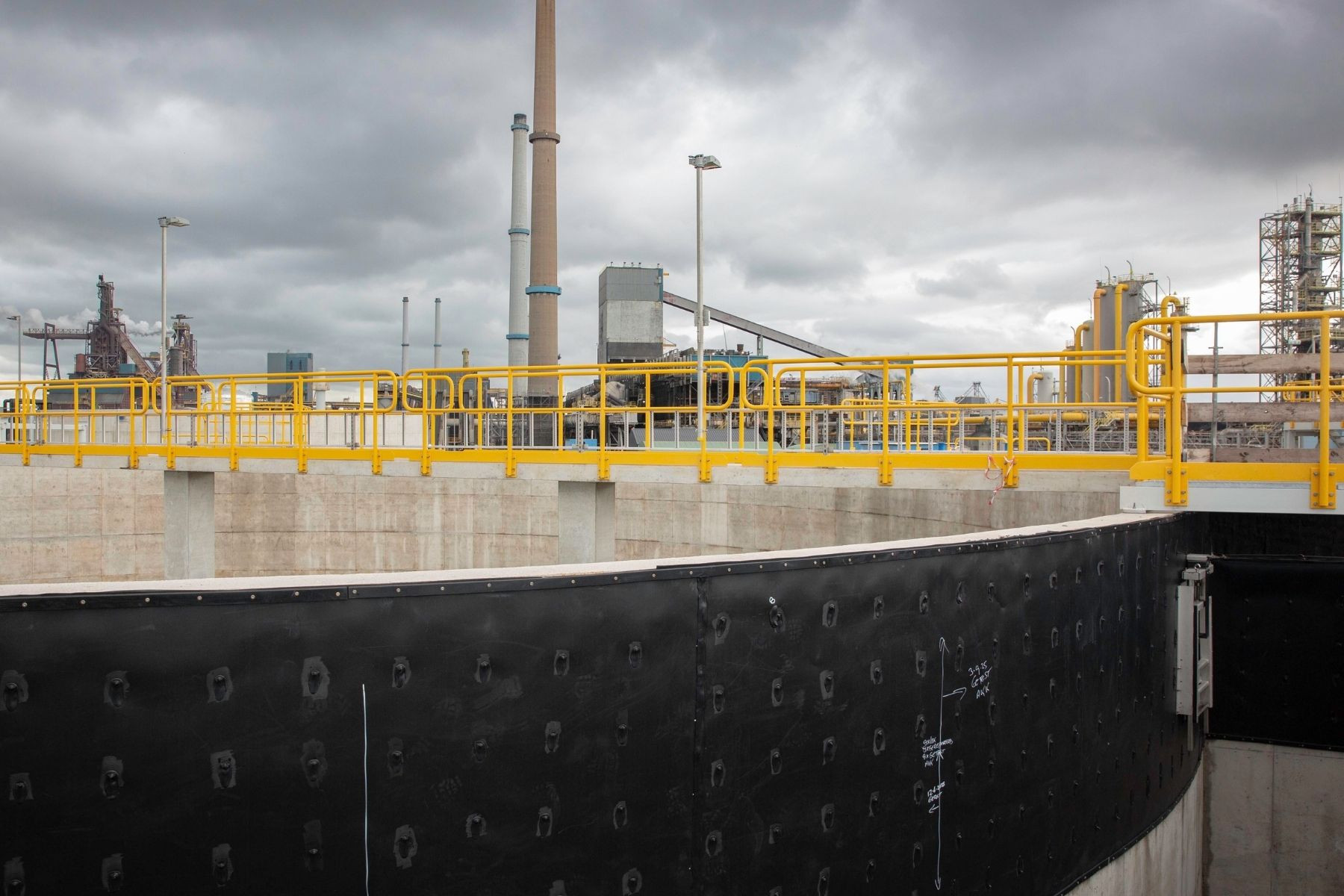

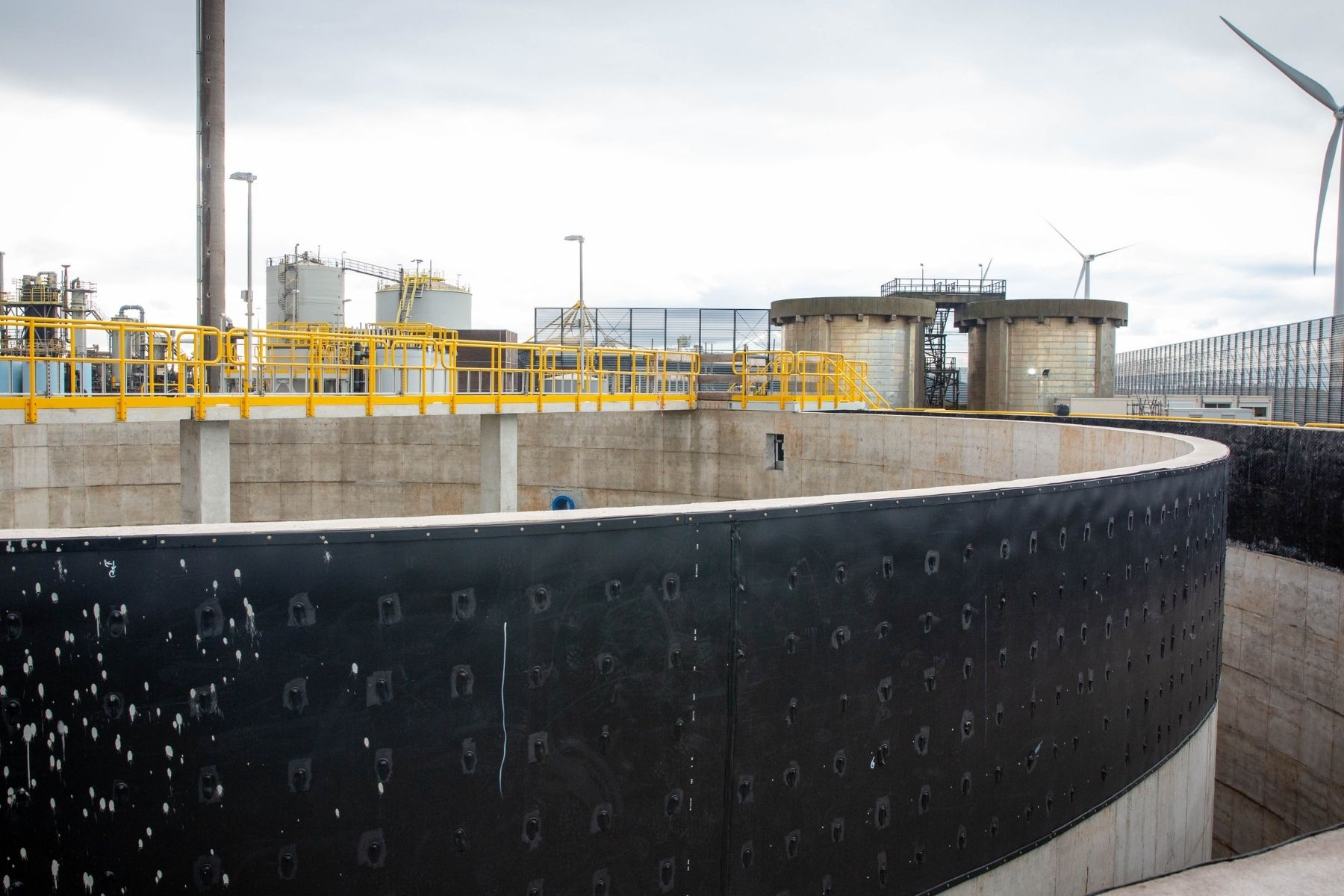

‘Dit is de beluchte zone van de BSV. Het water en de procesomstandigheden kunnen een negatief effect hebben op het beton, met name op de overgang tussen water en lucht. Om het beton te beschermen, is het voorzien van een laag HDPE, die tijdens het storten direct in het beton is meegestort.’
